逆变电源
KELONG牌DJN系列通信用正弦波逆变器

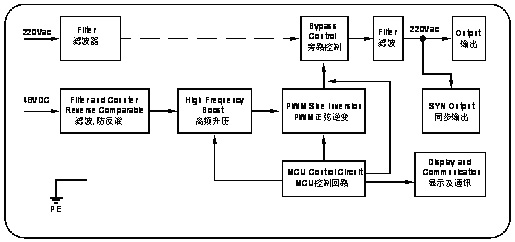

1、工作原理框图
工作原理
机器主要由共扼滤波器、反灌杂音吸收器、高频升压回路、PWM正弦逆变控制、输出交流滤波器、旁路控制以及通信检测显示界面等组成。当接通48VDC直流电源回路，通过共扼滤波器和反灌杂音吸收器对直流电压进行信号预处理后，送高频升压回路进行直流输入升压，然后再参与高频PWM逆变回路逆变，输出220Vac的交流电压，经过滤波处理后送给负载设备，通信检测显示界面对机器的运行状态及工作参数进行检测控制并通过面板显示。在交流输入正常时，当机器出现过载、过温度、输入过、欠压、输出过高压、低压保护后，转由市电旁路供电。

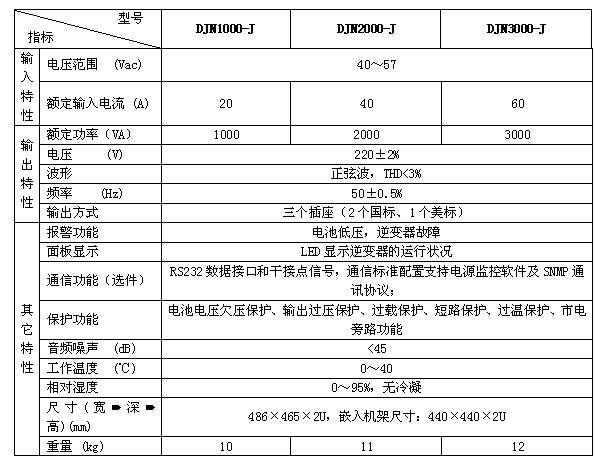

2、主要技术指标:
